Wie wir die DigiBox © als Bluetooth Lautsprecher nachgebaut haben

Als Ferienprojekt für die Weihnachtsferien 2021/2022 kam ein Schüler auf die Idee, eine Lautsprecherbox bauen zu wollen. Er skizzierte dazu die Abmessungen, die er sich für die Lautsprecherbox vorstellte, auf ein Blatt Papier. Damit war zunächst klar, dass es ein Schreibtisch-Lautsprecher mit begrenztem Budget werden soll. Da der Schüler Musiker ist, war aber auch klar, dass er hohe Anforderungen an die Wiedergabequalität stellen würde. Und im Gespräch über die Verwendung stellte sich dann noch heraus, dass der Anschluss der Lautsprecherbox natürlich über Bluetooth erfolgen sollte. Das waren dann die Anforderungen für dieses Projekt.

Die Herstellung der Lautsprechergehäuse orientierte sich an dem Bauplan von Bern Timmermanns für 16 mm MDF und wurde auf 18 mm Wandstärke angepasst. Zur Veranschaulichung der zu erwartenden Ergebnisses wurde mit der Software OpenSCAD 3D ein Model simmuliert. Bei der Umsetzung wurden die finalen Maße der Zuschnitte mit den Standard Maßen des Kiefer-Leimholzes aus dem Baumarkt angeglichen. Damit wurde das verfügbare Material kostenoptimierend ausgenutzt und der entstehende Abfall minimiert.

Für die Frequenzweichen zur Korrektur der Frequenzgänge der eingebauten Lautsprecher-Chassis wurden zwei Varianten umgesetzt: In der Box Di wurde die Low-Cost Variante gemäss der Modifikationsempfehlung in Hobby HiFi 5/2014 verwendet. In der Box Dongyang wurde die High-End Variante der Frequenzweichen eingesetzt.

Für die beiden Lautsprecherboxen wurde jeweils ein Bluetooth Class-D Verstärkermodul der Fa. Fosi eingesetzt und mit jeweils einem Schaltnetzteil MEANWELL RS-25-12 gespeist. Damit können die Lautsprecher Chassis mit 25 W angetrieben werden.

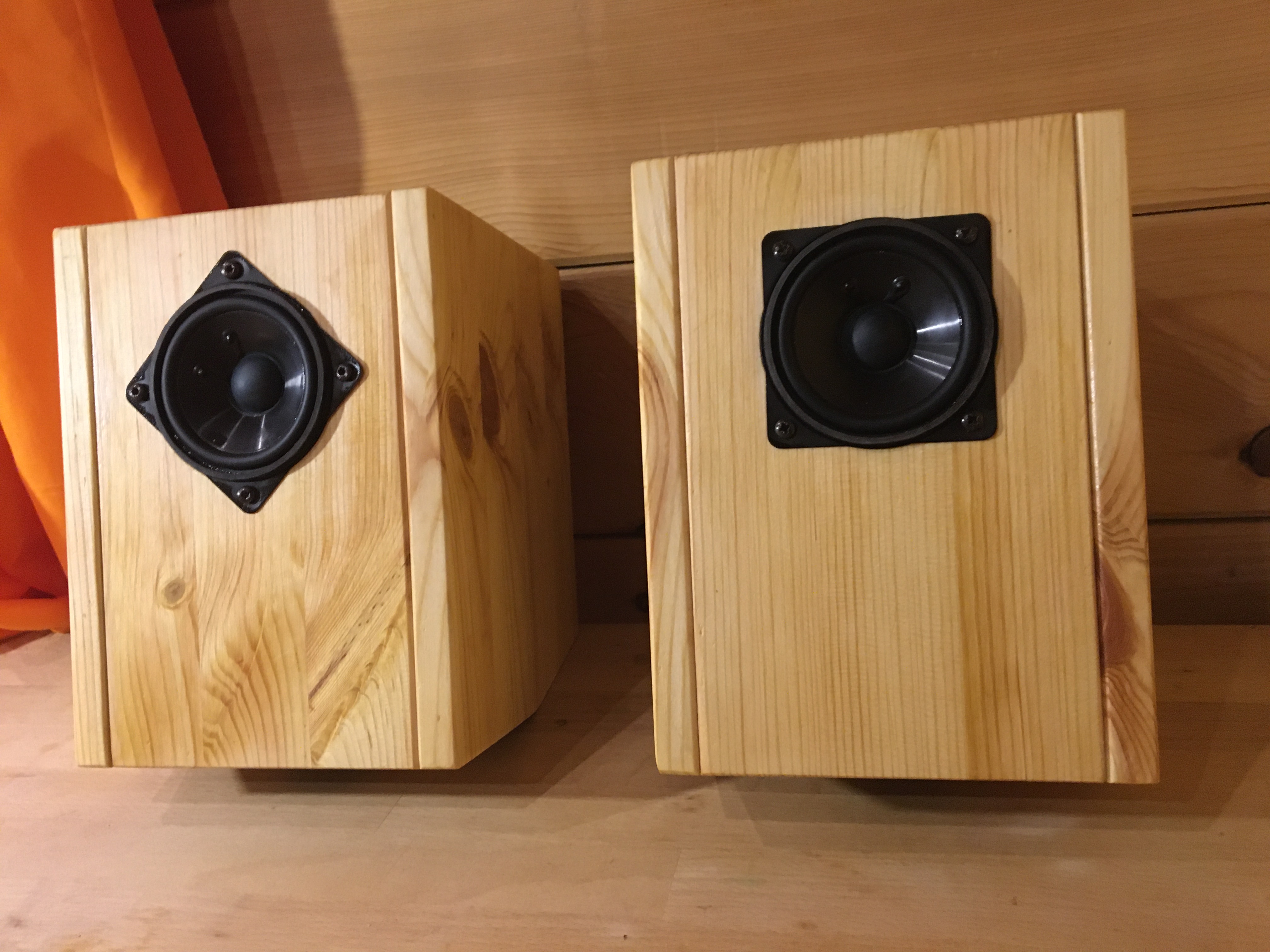

Das Projekt war ein Erfolg und hat die Schüler animiert, weitere Projekte anzugehen. Die hergestellten Bluetooth-Lautsprecher sind optisch, technisch und von der Klangqualität her für den gewünschten Zweck überzeugend. Unterschiede zwischen den beiden Frequenzweichen-Varianten - Low-Cost und High-End - waren im Hörtest praktisch nicht feststellbar.
